Kollektör Sistemi

Açıklama

Yerden ısıtma devreleri hiçbir zaman eşit uzunlukta değildir. Dengelenmeden bırakılan bir tesisatta kısa devre suyun çoğunu çeker, uzun devrenin beslediği oda hep serin kalır. Kollektör, bu dağıtımın ayar yapılabildiği tek noktadır.

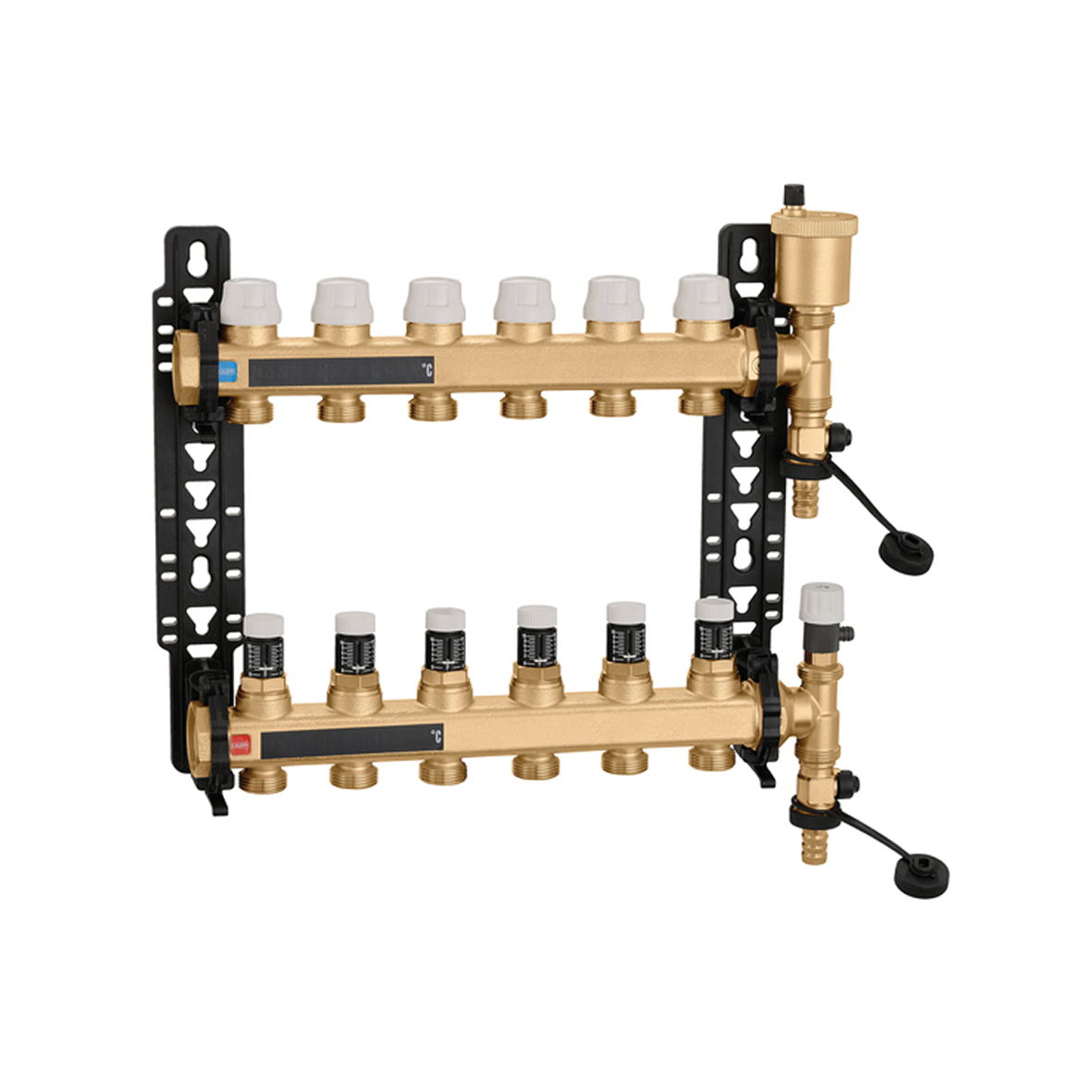

Kollektör, tek bir gidiş hattını paralel ısıtma devrelerine bölen ve dönüşte tekrar toplayan dağıtım elemanıdır. Yerden ısıtmada her mahal kendi devresiyle beslendiği için sistemin konforu, boru çapından ya da kazan gücünden çok bu dağıtımın ne kadar dengeli yapıldığına bağlıdır. Su, direncin düşük olduğu yolu tercih eder; devrelerin hidrolik direnci eşitlenmezse kısa devreler debinin büyük kısmını alır ve uzun devreler yetersiz kalır.

Dengeleme işi devre başına debimetre ve ayar vanasıyla yapılır. Debimetre, o devreden geçen akışı gözle görülebilir hâle getirir; devreye ait ayar vanası kısılarak fazla akan devre frenlenir, böylece uzun devrelere de payı bırakılır. Bu ayar montaj sırasında bir kez yapılan bir işlemdir ve devreye alma raporunda kayıt altına alınır — sonradan “oda soğuk” şikâyetiyle uğraşmanın önüne geçen adım budur.

Kollektörün dönüş kolu aynı zamanda oda kontrolünün bağlandığı yerdir. Her devrenin dönüşüne takılan termoelektrik aktüatör, oda termostatından gelen sinyalle o devreyi açar veya kapatır; böylece bir odanın ısıtılması diğerlerinden bağımsız hâle gelir. Aktüatörlerin çoğu normalde kapalı çalışır, yani enerji kesildiğinde devre kapanır — bu davranışın sistem tasarımında bilinerek seçilmesi gerekir.

Yerden ısıtma düşük gidiş sıcaklığıyla çalışan bir sistemdir; kollektör bu yüzden çoğu tesisatta bir karışım grubuyla birlikte kurulur. Karışım grubu kazandan gelen sıcak suyu dönüş suyuyla seyreltir ve şapın altındaki boruya taşıyabileceğinden daha sıcak su gitmesini engeller. Düşük gidiş sıcaklığı aynı zamanda yoğuşmalı cihazların ve ısı pompalarının verimli çalıştığı bölgedir; kollektörün doğru kurgulanması yalnızca konfor değil, ısı kaynağının çalışma noktası meselesidir.

Kollektörün konumu da bir tasarım kararıdır. Beslediği mahallerin ortasına yakın bir noktaya, kapağı açılabilecek ve debimetreleri okunabilecek şekilde yerleştirilir; sıva altı kutu seçilecekse kutunun derinliği karışım grubu ve aktüatörlerle birlikte hesaba katılır. Kollektörün iki ucundaki purjör ve doldurma–boşaltma vanaları da ihmal edilmez: tek bir devrede sıkışan hava, o devrede dolaşımı tamamen durdurabilir.

Öne Çıkan Özellikler

• Devre başına debimetre ve ayar vanası — dağıtım gözle görülür, devreye alma sırasında ölçülerek dengelenir
• Dönüş kolunda termoelektrik aktüatör yuvaları — her mahal kendi oda termostatıyla bağımsız kontrol edilir
• Paslanmaz çelik ve pirinç gövde seçenekleri — su kalitesine ve tesisat ömrü beklentisine göre seçilir
• Uçlarda otomatik purjör ve doldurma–boşaltma vanası — devrede sıkışan hava dolaşımı durdurmadan alınır
• Sıva altı kutu ve karışım grubuyla birlikte planlanabilen modüler yapı
• Kollektör çıkışına sıkma rakorla bağlanan boru sistemleriyle uyum — plastik ve çok katmanlı borularda ortak bağlantı mantığı

Seçim Kriterleri

• Devre sayısı: beslenecek mahal sayısı kadar çıkış, artı ileride eklenmesi muhtemel bir devre payı
• Boru tipi ve çapı: kollektör rakorunun kullanılan boruyla uyumu — uyumsuz rakor sızdırmanın en sık nedenidir
• Debimetre var mı: debimetresiz kollektörde dengeleme gözle değil deneme yanılmayla yapılır
• Aktüatör diş uyumu: oda kontrolü planlanıyorsa aktüatörün kollektör dönüş vanasına oturması baştan doğrulanır
• Malzeme: sert su ve sık su takviyesi olan tesisatlarda paslanmaz gövde daha güvenli tercihtir
• Kutu derinliği ve konumu: karışım grubu, aktüatör ve kablo kanalı kutuya sığmalı, kapak debimetre okumasını engellememeli
• Karışım grubu ihtiyacı: ısı kaynağı yüksek sıcaklıkta çalışıyorsa yerden ısıtma devresi ayrı bir karışım grubu ister
